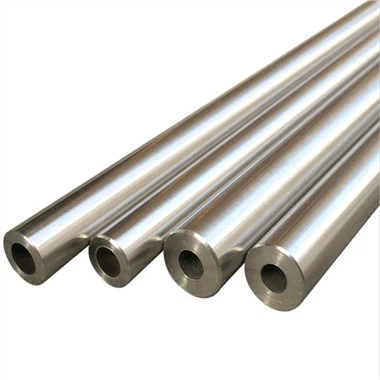

Tub d'acer inoxidable ASTM A269

Tub d'acer inoxidable ASTM A269és un tub d'acer inoxidable austenític per a resistència general a la corrosió i servei a baixa o alta temperatura. Inclou tub inoxidable sense soldadura ASTM A269 i tub inoxidable soldat ASTM A269. Les especificacions de tubs ASTM A269 són els graus de tubs d'acer inoxidable més utilitzatsTP304, TP304L, TP304LN, TP316, TP316L, TP316LN, TP317, TP321, TP347, TP347H, S31254, N08367, N08904. Aquests graus es seleccionen en funció de la seva composició química, propietats mecàniques i resistència a la corrosió.



Especificació estàndard ASTM A269

La norma ASTM A269 especifica els requisits de composició química, propietats mecàniques, recobriments i marcatge de canonades. Aquests requisits garanteixen la fiabilitat i la durabilitat dels tubs d'acer inoxidable ASME SA269. Els tubs A269 es produeixen mitjançant diferents mètodes, incloses les tècniques de soldadura i sense soldadura. El tub sense costures A269 es fa perforant una palangana o barra i després dibuixant-la sobre un mandril per formar la forma i la mida desitjades. Les canonades d'acer inoxidable soldades (EFW, ERW, SAW) es fabriquen enrotllant una cinta d'acer en una canonada i després soldant les vores juntes mitjançant un procés de soldadura per resistència d'alta freqüència.



Especificacions del tub d'acer inoxidable ASTM A269

Especificacions de la canonada	ASTM A269 / ASME SA 269
Tub estàndard	DIN, JIS, ASTM, EN, GB, AISI, ASME
Gruix de la canonada	0,3 mm - 50 mm
Mida del tub soldat	5.0 mm - 1219,2 mm
Diàmetre exterior de la canonada sense costures	6.00 mm OD fins a 250 mm OD, mides fins a 12" NB
Mida del tub soldat	6,35 mm OD a 152 mm OD
Mida del tub sense costures	3,35 mm OD a 101,6 mm OD, 15 NB a 150 NB IN
Horari de canonades	SCH 5, SCH10, SCH 40, SCH 80, SCH 80S, SCH 160, SCH XXS, SCH XS
Tipus de canonada i tub	Tub sense soldadura / ERW / EFW / Soldat / Fabricat
Tub i extrem del tub	Extrem pla, extrem bisellat, canonada trepitjada.



Composició química del tub ASTM A269

Grau	UNS	C Menor o igual a	Mn	P Menor o igual a	S Menor o igual a	Si Menor o igual a	Cr	Mo	Ni	Cu
TP304	S30400	0.08	2	0.045	0.03	1	18.0-20.0	-	8.0-11.0	-
TP304L	S30403	0.035	2	0.045	0.03	1	18.0-20.0	-	8.0-13.0	-
TP316	S31600	0.08	2	0.045	0.03	1	16.0-18.0	2.00-3.00	10.0-14.0	-
TP316L	S31603	0.035	2	0.045	0.03	1	16.0-18.0	2.00-3.00	11.0-14.0	-
316Ti	S31635	0.08	2	0.045	0.03	0.75	16.0-18.0	2.00-3.00	10.0-12.0	-
TP317	S31700	0.08	2	0.045	0.03	1	18.0-20.0	3.0-4.0	11.0-14.0	-
TP317L	S31703	0.035	2	0.045	0.03	1	18.0-20.0	3.0-4.0	11.0-15.0	-
TP321	S32100	0.08	2	0.045	0.03	1	17.0-19.0	-	9.0-12.0	-
321H	S32109	0.04-0.1	2	0.045	0.03	1	17.0-19.0	-	9.0-12.0	-
310	S31000	0.25	2	0.045	0.03	1.5	24.0-26.0	0.75	19.0-22.0	-
TP310S	S31008	0.08	2	0.045	0.03	1	24.0-26.0	0.75	19.0-22.0	-
TP347	S34700	0.08	2	0.045	0.03	1	17.0-19.0	-	9.0-13.0	-
254SMO	S31254	0.02	1	0.03	0.01	0.8	19.5-20.5	6.0-6.5	17.5-18.5	0.5-1.0
AL-6XN	N08367	0.03	2	0.04	0.03	1	20.0-22.0	6.0-7.0	23.5-25.5	0.75
F904L	N08904	0.02	2	0.04	0.03	1	19.0-23.0	4.0-5.0	23.0-28.0	1.0-2.0



Propietats mecàniques dels tubs d'acer inoxidable ASME SA269

Propietats mecàniques	Tensió, min, ksi[MPa】	Rendiment, min, ksi[MPa】	Elongació, % (min)	Duresa, HB (màx.)
TP304	75【515】	30【205】	35	192
TP304L	70【485】	25【170】	35	192
TP316	75【515】	30【205】	35	192
TP316L	70【485】	25【170】	35	192
316Ti	75【515】	30【205】	35	192
TP317	75【515】	30【205】	35	192
TP317L	75【515】	30【205】	35	192
TP321	75【515】	30【205】	35	192
321H	75【515】	30【205】	35	192
TP310	75【515】	30【205】	35	192
TP310S	75【515】	30【205】	35	192
TP347	75【515】	30【205】	35	192
S31254	98【675】	43【310】	35	220
N08367	100【690】	45【310】	30	241
N08926	94【650】	43【295】	35	256
N08904	71【490】	31【215】	35	192



Mida i dimensions del tub ASTM A269

Els tubs d'acer inoxidable ASTM A269 estan disponibles en diferents graus, mides i formes amb diferents especificacions per al gruix, la longitud i el diàmetre de la canonada. Les mides de canonades oscil·len entre 1/4 "a 48". També podem personalitzar les mides per satisfer les vostres necessitats. Contacta amb nosaltres per a més informació i un pressupost gratuït!



Taula de tolerància de dimensions ASTM A269

Diàmetre exterior (mm)		Gruix (%)	Longitud (mm)
D<38,1 mm	+0,13 mm/-0,13 mm	D<12.7mm +15%/-15% D Major o igual a 12,7 mm +10%/-10%	D<38.1mm +3.2/0 D Major o igual a 38,1 mm +4,8/0
38,1 mm ~ 88,9 mm	+0,25 mm/-0,25 mm
88,9 mm ~ 139,7 mm	+0,38 mm/-0,38 mm
139,7 mm ~ 203,2 mm	+0,76 mm/-0,76 mm



Aplicació del tub inoxidable ASTM A269

• Indústria de combustibles fòssils: oleoductes per al transport de petroli, gas i gas natural.
• Indústria química: canonades per a líquids, gasos i medis corrosius a baixa i alta temperatura.
• Indústria farmacèutica: canonades per a productes biofarmacèutics, reactius químics i fàrmacs.
• Indústria d'aliments i begudes: canonades en la fabricació d'aliments.



Embalatge de tubs sense soldadura d'acer inoxidable ASTM A269 TP 304

• Embalatge de paquets
• Estoig de fusta
• Estoig de fusta per a tubs en U
• Reforçat per Angle Bar
